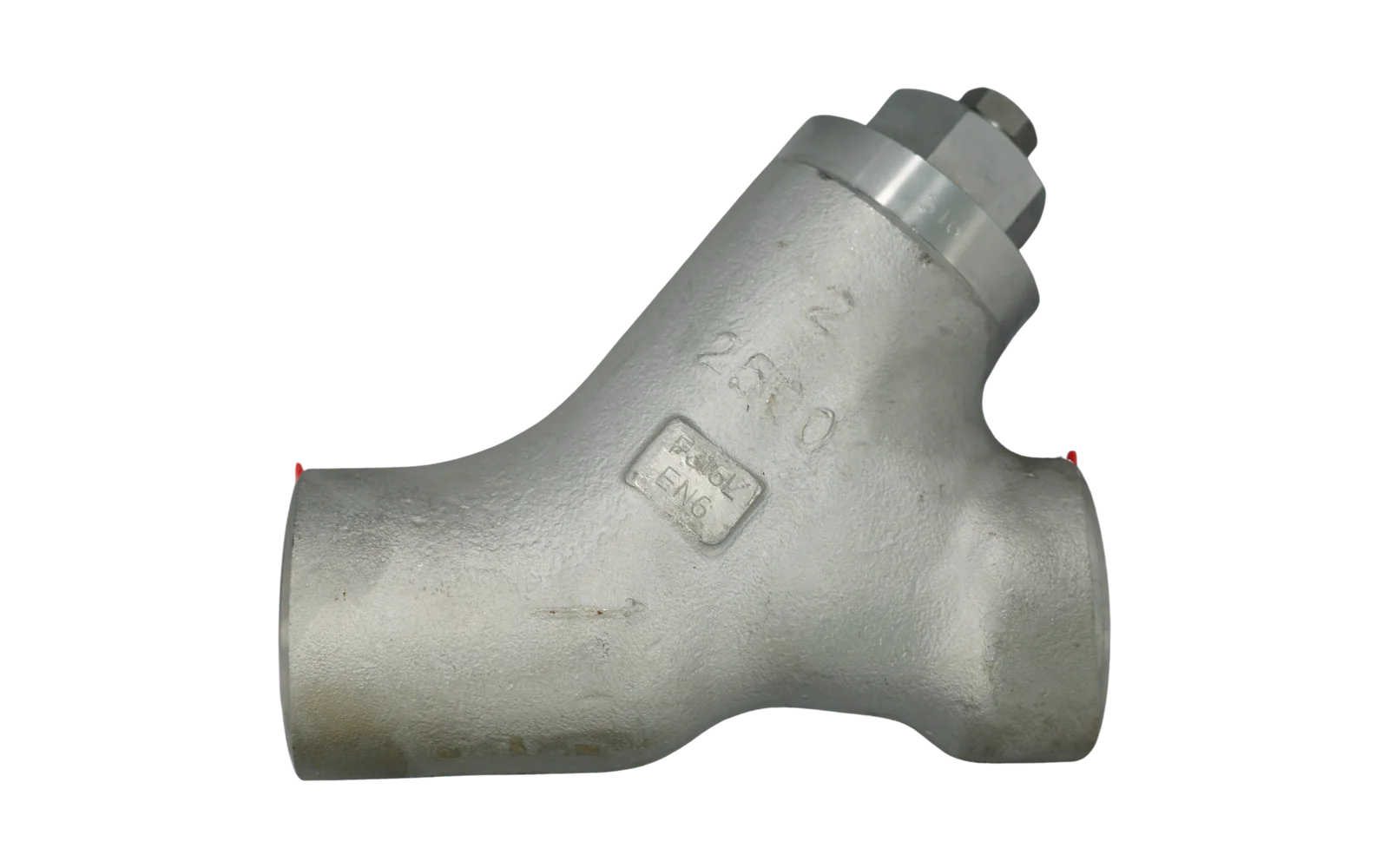

F304
단조 150# 스테인레스 스트레이너
STRAINER
API 800 및 1500 표준과 ASME Class 150–2500을 준수하며, 3/8"에서 2"까지 다양한 사이즈를 지원합니다. 소켓 용접, 나사형, 맞대기 용접, 플랜지 연결 등 다양한 엔드 연결 방식을 제공합니다. 주요 특징으로는 볼트형 또는 용접형 보닛, 외부 나사 및 요크 설계, 솔리드 웨지 디스크, 교체 가능한 시트를 포함합니다. ASTM A105, A182-F304, A182-F304L, A182-F316, A182-F316L 등 다양한 재질로 제작되어 산업 전반에 걸쳐 폭넓은 적용이 가능합니다.
CLASS
API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500
Size
3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
End Connection

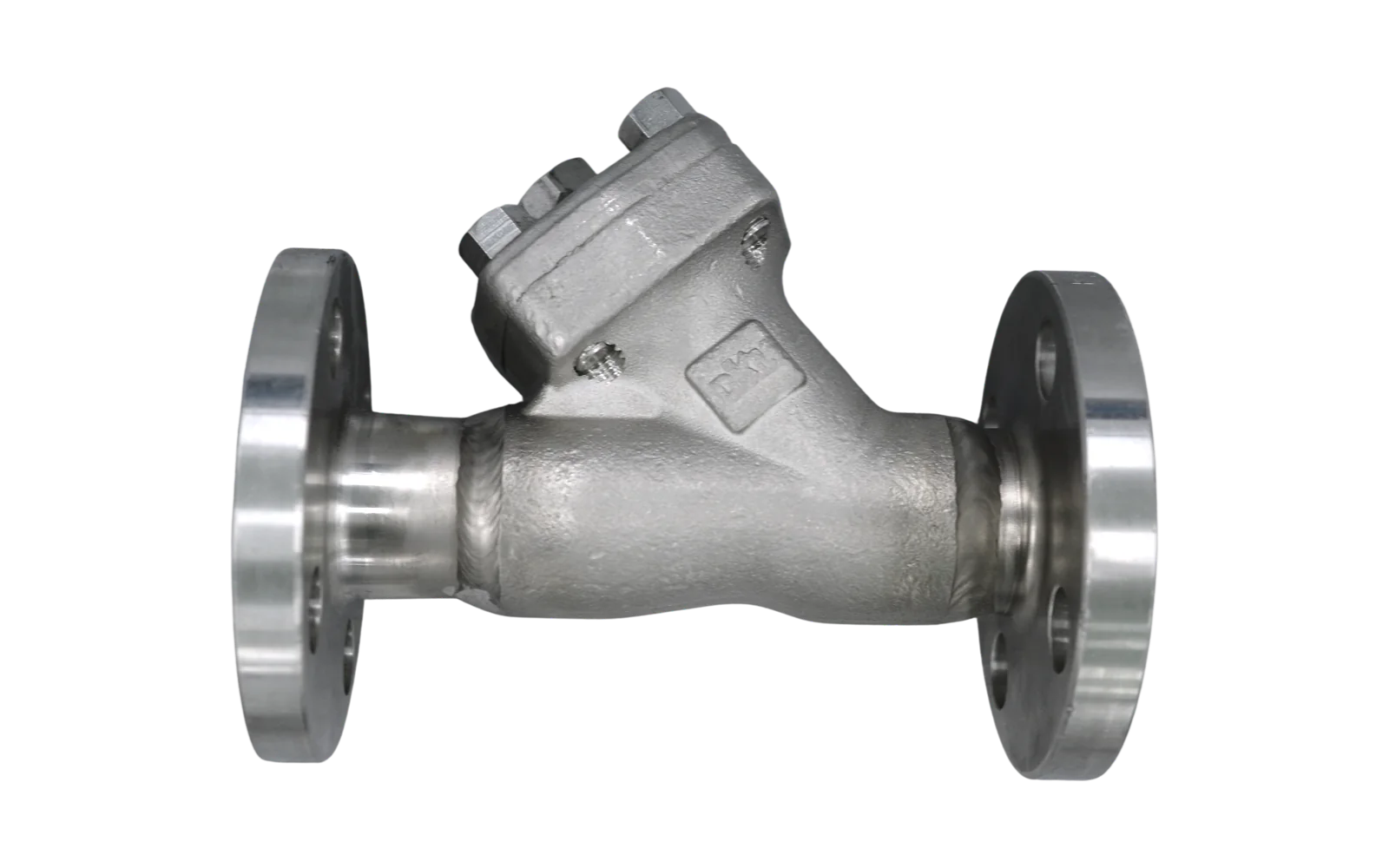

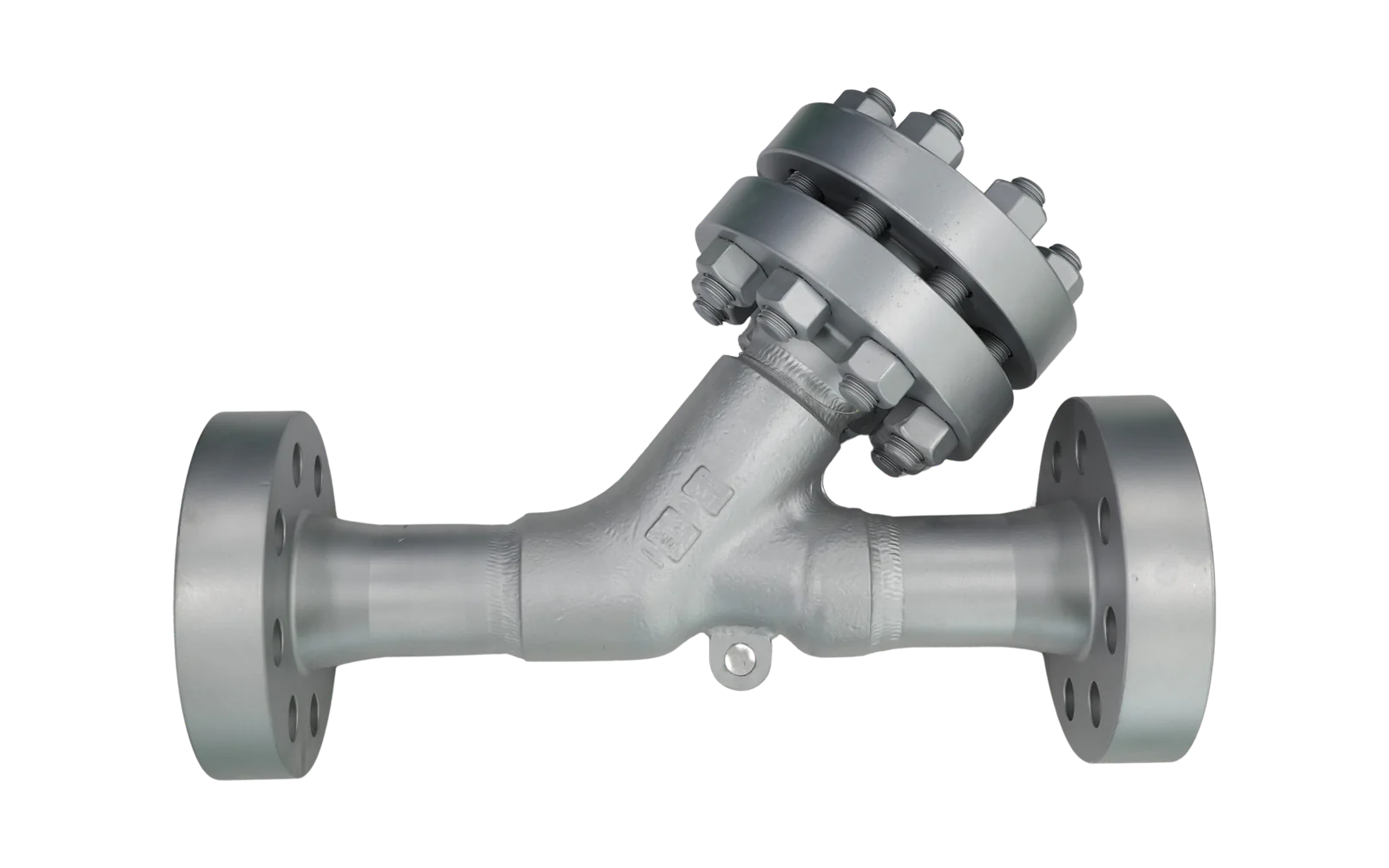

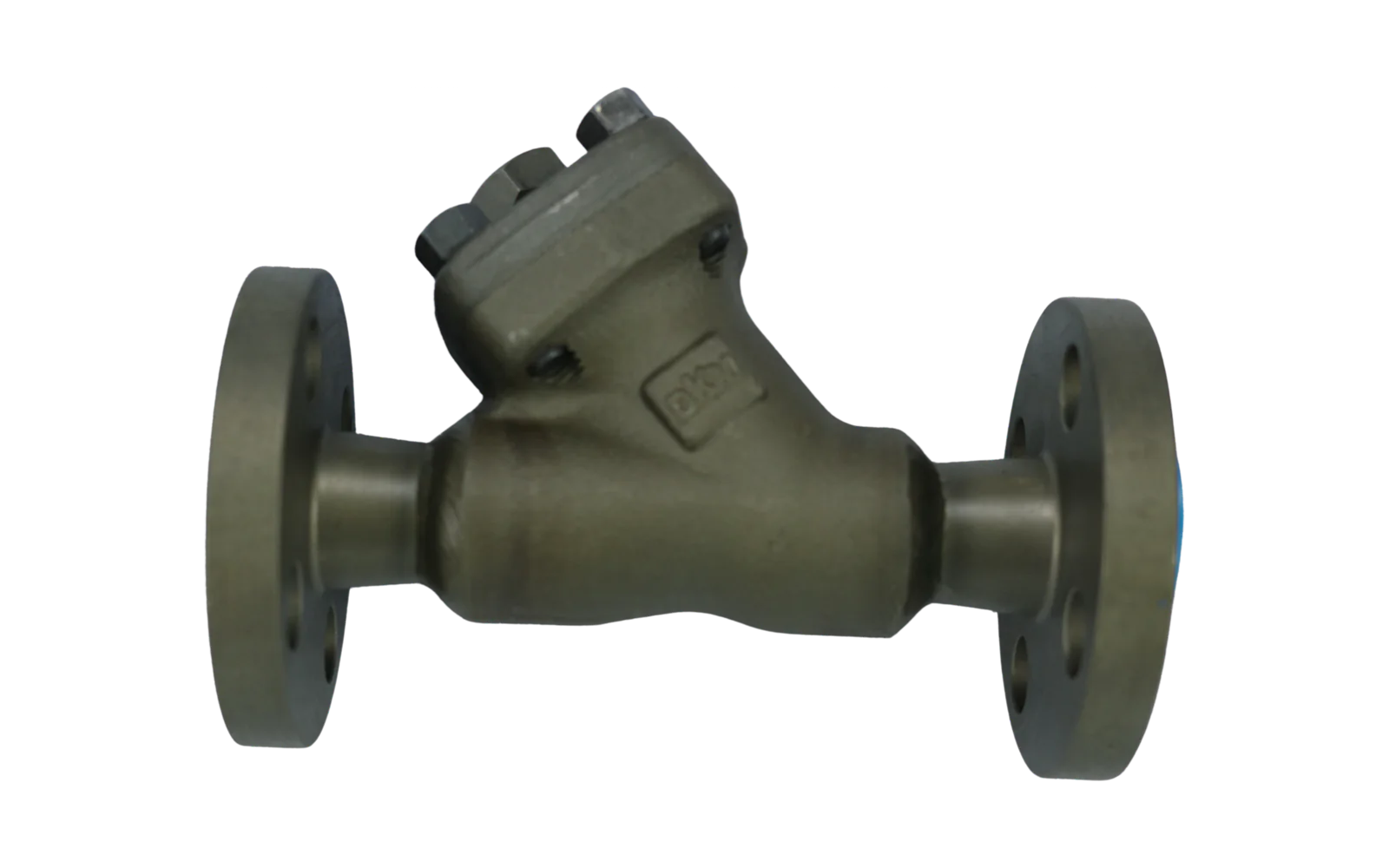

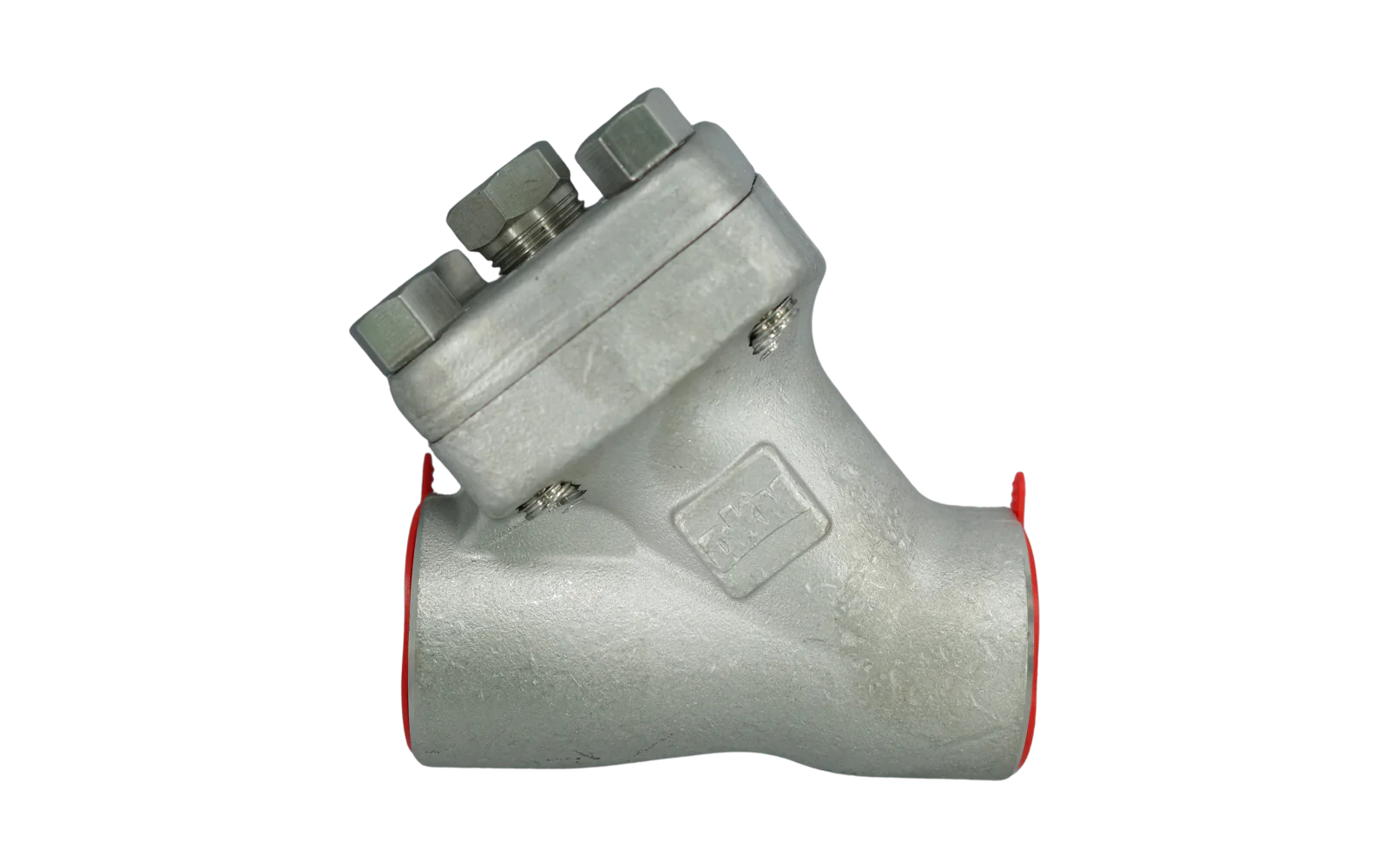

Socket welding, Threaded, Butt welding, Flanged
Feature
Bolted cap, 304ss Screen(40mesh), Plug
Material

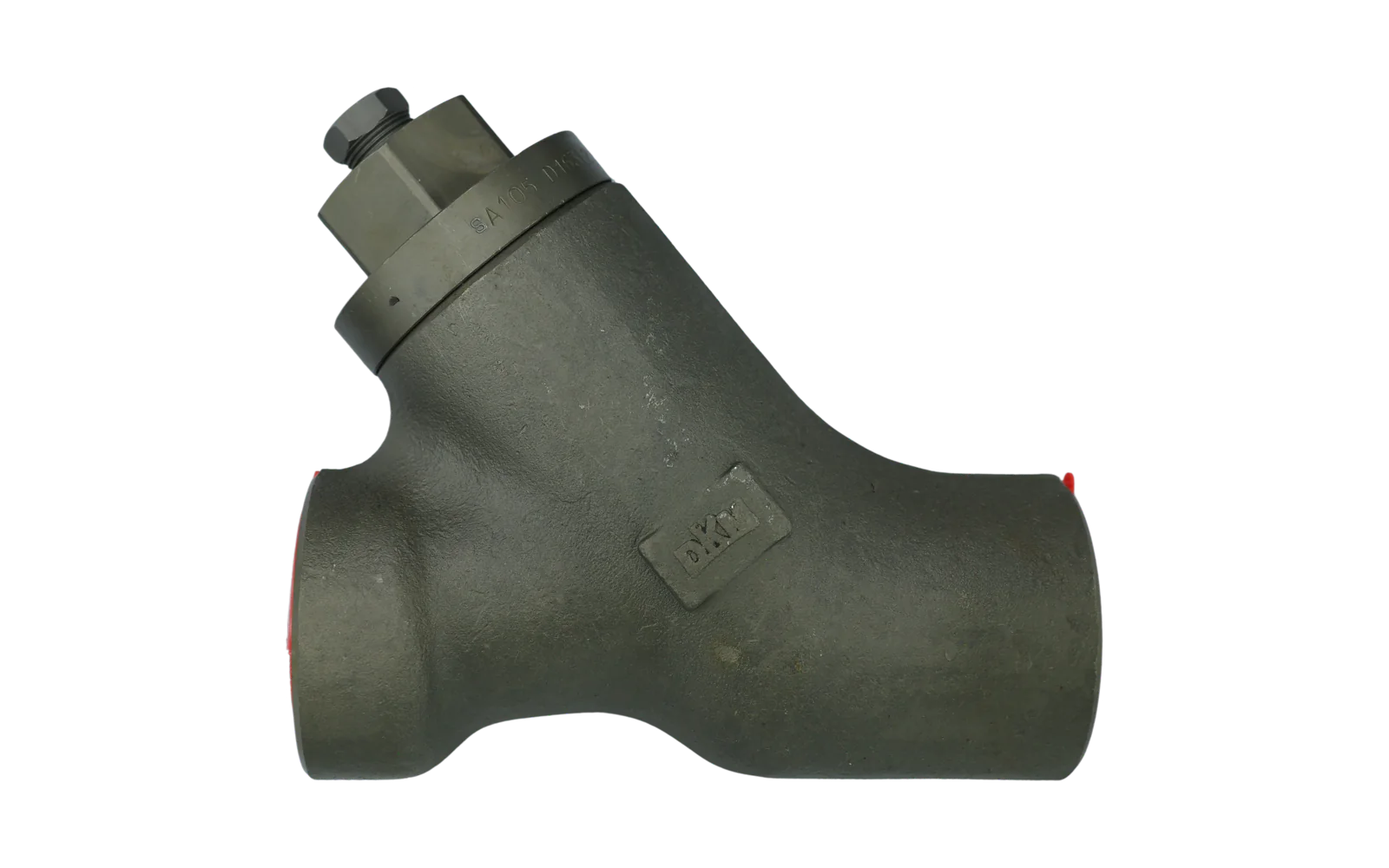

ASTM A105, A182-F304, A182-F304L, A182-F316, A182-F316L, ETC
F304
단조 ANSI 600 스테인레스 스트레이너
REFERENCE
MODEL CODING
모델 코드는 Valve → Type → End Construction → Class 순서의 기본 코드 뒤에 Material 접미사를 붙입니다. 사이즈는 모델명과 별도로 표기합니다.
| Valve | Type | End | Class | Material |
|---|---|---|---|---|
| A ANGLE | A BASIC | 1 SW | A 150 | -F304 A182-F304 |
| B BALL | B YOKE WELDED | 2 RF | B 300 | -A105 A105 |
| G GLOBE | C WELDED BONNET/COVER | 3 FF | C 600 | |
| L L/CHECK | D LONG BONNET | 4 RTJ | D 800 | |
| S S/CHECK | E CRYOGENIC | 5 BW | E 900 | |
| T GATE | F BELLOWS | 6 NPT | F 1500 | |
| Y STRAINER | G P.S.B/P.S.C | 7 SW×NPT | G 2500 | |
| H N.B | P 4500 | |||
| J Y-N.B | H 5K | |||
| K NEEDLE | J 10K | |||
| L 2-PIECE | K 16K | |||
| N Y-P.S.B/Y-P.S.C | L 20K | |||
| P WATER SEAL | M 30K | |||
| N 40K | ||||
| R 63K |
EXAMPLE · TA2A-F304
T
GATE
Valve
A
BASIC
Type
2
RF
End
A
150
Class
-F304
A182-F304
Material
Valve 밸브 종류
A- ANGLE
B- BALL
G- GLOBE
L- L/CHECK
S- S/CHECK
T- GATE
Y- STRAINER
Type 구조 및 형식
A- BASIC
B- YOKE WELDED
C- WELDED BONNET / COVER
D- LONG BONNET
E- CRYOGENIC
F- BELLOWS
G- P.S.B / P.S.C
H- N.B
J- Y-N.B
K- NEEDLE
L- 2-PIECE
N- Y-P.S.B / Y-P.S.C
P- WATER SEAL
End Construction 끝단 형식
1- SW
2- RF
3- FF
4- RTJ
5- BW
6- NPT
7- SW × NPT
Class 압력 등급
A- 150
B- 300
C- 600
D- 800
E- 900
F- 1500
G- 2500
P- 4500
H- 5K
J- 10K
K- 16K
L- 20K
M- 30K
N- 40K
R- 63K
Material Suffix 재질 접미사
-F304- A182-F304
-A105- A105
EXAMPLE · TA2A-F304
Gate Valve · Basic Type · RF End · Class 150 · A182-F304
하이픈 뒤에는 재질 접미사를 표기하며, 제품 사이즈는 별도 SIZE 항목에서 확인합니다.
